2009.03.08 グランディ科学ランド（栃木県 宇都宮市）

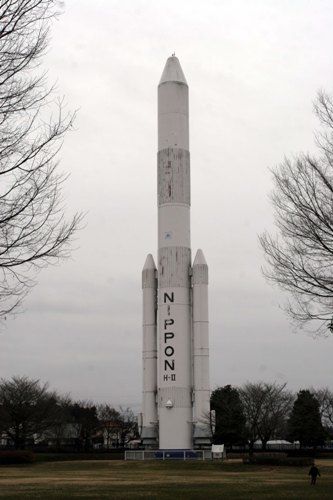

| 展示品は、宇宙開発事業団（現 宇宙航空研究開発機構）により開発されたH-Ⅱロケットの実物大模型である。 H-Ⅱロケットは、日本初の純国産大型ロケットで、１９９４年から１９９９年の間に７機が種子島宇宙センターから打ち上げられた。 このロケットは全長５０ｍ、外径４ｍ、重量約２６０ｔの２段式である。 ２ｔ級の衛星を静止軌道（上空約３６,０００km）へ打ち上げることができるほか、１０ｔ級の人工衛星（低高度軌道）、有翼回収機（ホープ）、惑星探査機なども打ち上げることができた。 ロケットエンジンは、推力の大きな第１エンジン（LE-7）と再着火機能を持つ第２エンジン（LE-5AまたはLE-5B）で、ともに液体酸素・液体水素を推進剤としている。 さらに、第１段の推力を補う大型固体ロケット（SRB）が２～４本装備されている。 誘導システムは、レーザージャイロを用いたストラップダウン慣性誘導方式を採用している。 |
主要緒元 |
|
| 全長 | ５０ｍ |
| 外径 | ４ｍ |
| 全備重量 | ２６０ｔ（人工衛星は含まない） |
| 誘導方式 | ストラップダウン慣性誘導方式 |
| 打上能力 | ２ｔ級の静止衛星 |
主要緒元 |
|||
第１段 |
固体ロケットブースタ |
第２段 |
|
| 全長 | ３５ｍ | ２３ｍ | １１ｍ |
| 外径 | ４.０ｍ | １.８ｍ | ４.０ｍ |
| 重量 | ９７.９ｔ（段間部を含む） | １４０.５ｔ（２本分） | １９.７ｔ |
| 推進薬重量 | ８６.３ｔ | １１８.３ｔ（２本分） | １６.７ｔ |
| 推力 | ８６tf（海面上） | ３１８tf（海面上・２本分） | １４tf（真空中） |
| 燃焼時間 | ３４５秒 | ９３秒 | ５３４秒 |
| 推進薬種 | 液体酸素/液体水素 | ポリブタジエン系推進薬 | 液体酸素/液体水素 |
